PIATTAFORMA AEREA MANITOU 78XE
SCHEDA TECNICA
 | ALTEZZA LAVORO | 7,75 m |
| ALTEZZA PIANO CALPESTIO | 5,75 m | |
 | ALTEZZA PIANO CALPESTIO A RIPOSO | 0,99 m |
| LUNGHEZZA PIATTAFORMA | CHIUSA 1,67 m ESTESA 2,57 m | |
| LUNGHEZZA PIANALE ESTENSIBILE | 0,90 m | |
| LARGHEZZA PIATTAFORMA | 0,78 m | |
| ALTEZZA MACCHINA | PARAPETTI ALTI 2,10 m PARAPETTI PIEGATI 1,76 m | |
| LUNGHEZZA MACCHINA | CHIUSA 1,89 m ESTESA 2,79 m | |
| LARGHEZZA MACCHINA | 0,810 m | |
| INTERASSE RUOTE | 1,26 m | |
| ALTEZZA MINIMA MACCHINA | CON SLITTE RETRATTE 7,6 cm CON SLITTE ESTESE 3 cm | |
 | VELOCITA' TRASLAZIONE | CHIUSA 4,0 km/h |
 | PENDENZA MASSIMA SUPERABILE | 25% (~ 14°) |
| RAGGIO DI STERZATA | INTERNO 0,05 m ESTERNO 1,70 m |
| VELOCITA' SOLLEVAMENTO | SALITA 14 sec DISCESA 20 sec |
 | PORTATA | 230 kg COMPRESE DUE PERSONE |
| LIMITAZIONE | PIATTAFORMA ESTESA 110 kg INCLUSA 1 PERSONA | |
 | PESO MACCHINA | 1380 kg |

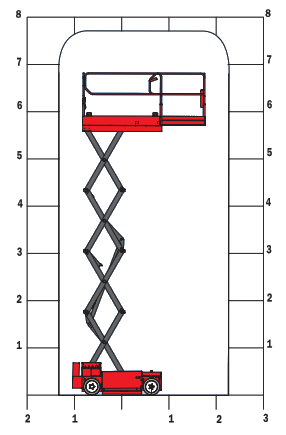

DIAGRAMMA DI LAVORO
DIMENSIONI MACCHINA
